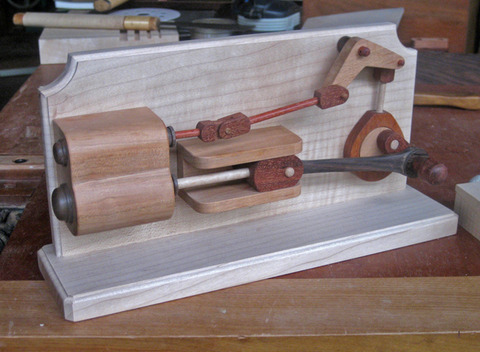

スチームエンジンの仮組み立てが完了しました。
調整が必要だったのはコの字型のクロスヘッドの取付だけでその他は一発でスムーズに動いてくれました。クロスヘッドはシリンダーとの並行度と右のエキセントリックの回転で生ずる並行運動の振幅から最適な位置に固定しなくてはなりません。

木製の可動部分のある模型では回転部や慴動部の公差やクリアランスに一番気を使います。穴の径や隙間を大きくするといかにも動きが安っぽくなるし、かと言ってあまりきつめにすると動きが固く、気温が上がると膨張して動かなくなってしまいます。また繊維方向を考慮して各パーツを木取らなければなりません。しかしいろいろな色味や特徴のある樹種を各パーツごとに使い分けるという楽しみもあります。このスチームエンジンには6種類の樹種を使いました。
 IMG_5787

クロスヘッド、シリンダーとバルブロッド(上側)部分のクローズアップです。
IMG_5788

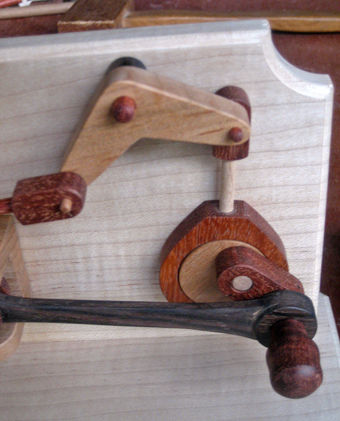

エキセントリックとバルブロッドを駆動するリンクアームのクローズアップです。
IMG_5789
