注文していたLEDキットが届きました。
今日は久々の電子工作です。LEDは昔から寸法変わりませんが、この抵抗器の小さい事!

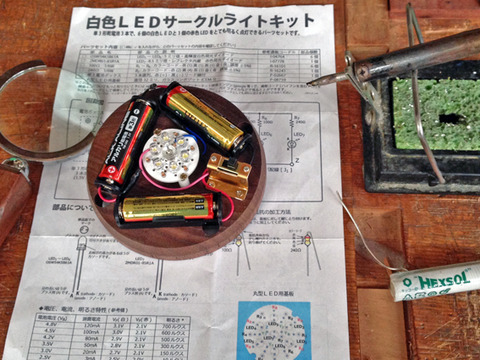

部品の実装密度はたいしたことありませんが、この基板の直径は32mmです。
IMG_8628

今時はこんな単純な回路でも多層基板ですから、昔のようにプリントパターンが走っておらず、裏面もドットだけです! しかし、真空管時代の40Wの半田ごてしか持っていない老人にはこのサイズが限界です。もちろん彫刻をやる時のヘッドルーペのお世話になりました。
昔はほとんど毎日のようにもっと複雑な回路の基板のハンダ付けをやってたものですが・・・
IMG_8627

ターンテーブルの上にぴったり取り付きました!
秋月電子通商さんのキットは基板の寸法から詳細な仕様まで購入前に確認できるので設計する上において何かと便利です。キットに付属の電池ケースは3連が付いているのでプラネタリウムには使えないので、別途単体のケースも3個注文しました。(@30です!ホームセンターよりずっと安いです。しかも品質も良い!)
IMG_8626

ターンテーブルをベースにセットしたところです。
ネジ巻き用のハンドルも取付けました。ドームはこの上にポン!と被せるだけです。
IMG_8639

早速の要改良点ですが
LEDの光は指向性が強く強烈なのでLEDの上にデフューザーを付けるといいのですが、適当な物がないので今回はこのままです。
またライトのスイッチがドームの中にあるので(上の写真の手前に写っているスライドスイッチです。)ちょっと不便です。本当はオルゴールを演奏すると自動で点灯するようにしたいのですが、そうするとターンテーブルの回転を検出するセンサーと電子回路が必要となります。
もしくはターンテーブルを透明アクリルで作ってその下から照らすようにする方が簡単かもしれません。(アクリルをマット面にすればデフューザーの機能もある程度持たす事ができる。)
次回の課題ですね。(次回あるのか?)
