毎日山ごもり

定年退職後、携帯電波の届かない山の工房に毎日こもって木工やオルゴール製作に没頭している仙人?のブログです。

2017年03月

オイルが乾燥したので五線譜と脚をアリ送りで接合します。
アリの後端3cmにだけ木工ボンドを塗布します。
こうしておけば五線譜が収縮した時に目に付きやすい後端(上部)はそのままで先端(下部)が引っ張り上げられる形となります。
IMG_5966

アリの後端がアリ溝の上端と面一になるまで叩き込み、ボンドを拭き取って接合完了です。
IMG_5967

栗のベースにスプルースの響板、ウォールナッツのターンテーブルと何やら妖しいドームですが・・・
IMG_5977

組立てるとプラネタリウム風オルゴールになります。
光源は仮の物が入っていますが、現在LEDライトを注文中です。
栗のベースは無垢ですがウォールナッツのドームとターンテーブルは4本の角柱を貼り合わせた集成材から挽いた物です。曲はもちろん「星に願いを」18弁です。
さて、どんなプラネタリウムができますことやら?
IMG_5968


辛夷の蕾がだんだん大きくなって来ました。
2〜3日前から竹薮の中では鴬が鳴き出しましたが、まだまだへたくそです!(笑)
コブシの花が咲く頃にはずいぶんうまくなっているでしょう。しかし鴬は警戒心が非常に強いので藪からはめったに出て来ません。(毎年今頃から鳴き出しますがいまだに姿を見た事ありません!)
IMG_8612


工房への山道、地獄の上り坂2丁目付近に今年もクリスマスローズが咲きました!
去年初めて見つけたのは3月13日頃でしたから今年は春の訪れが遅いですね。
ニューイングランドの桜も昨年は3月末頃には開花してましたが、今年はまだまだ固い蕾のままです!
IMG_8614

しかしこのクリスマスローズ、崖っぷちに下向きに咲いているので正面から撮れません。
しかしi-Phoneの自撮りモードを使えばなんの苦もなくこのとおり!
隣のアオハダの幹が魔法の国の木のように写ってますが・・・視点を変えると不思議な風景が見られます!
IMG_8615



問題は脚との接合です。収縮に対して逃げを持ち、なおかつ強度の高い接合方法でなければなりません。
左の四部休符の板とはボルトで締結しているのでボルト穴のガタの分だけ逃げがあるので問題ないのですが右側の脚は外側をスッキリ見せたいのでボルトを使う訳にはまいりません!
IMG_2372

アリ送りで組むことにしました。

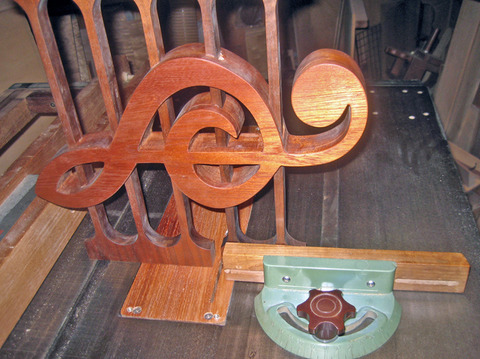

まず五線譜側にアリホゾを加工します。
IMG_5954

最後に五線譜の端に0.8mm厚の厚紙を両面テープで貼付けてフェンスに沿って加工し、アリの片側に傾斜を付けます。両面テープの厚みがプラスされるので27cmに対して約1.3mmの傾斜が付きました。
 IMG_5955

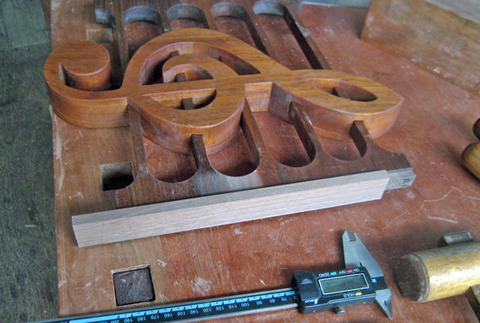

脚に接合するためにはこのアリに適合した桟を作ります。
ウォールナッツの角材に五線譜と同じ傾斜の付いたアリ溝を彫ります。
IMG_5962

少しづつ寸法を追い込んで、写真の位置くらいまで手で強く押し込めるように調整します。
IMG_5961

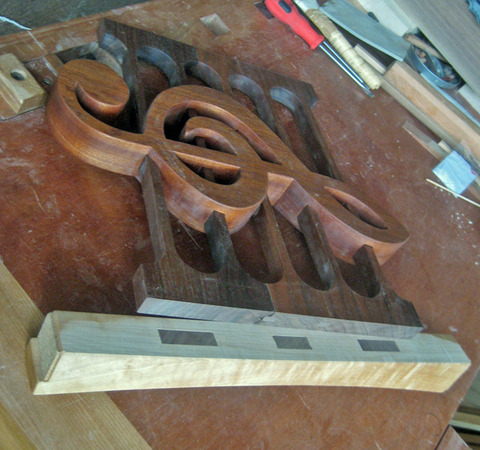

アリ溝の桟を脚に接着しますがホゾ穴に残っているウォールナッツの部分をトリマーで1mmだけ削り込んでおきます。フリーハンドで彫り込んだあと、輪郭をノミできれいにさらえておきます。
これは桟を接着した後で楓の脚が収縮して痩せた時に、ウォールナッツの残ったホゾは繊維方向が楓と直交しているのでほとんど収縮せずに桟が押されて浮き上がるのを防ぐためです。
IMG_5960

桟を1.8×10mmの木ネジ2本で脚に止めて五線譜を差し込んでみました。
木ネジは締結用ではなく、接着時のズレを防ぐ位置決め用です。
IMG_5964

タイトボンドで接着して明日まで圧着しておきます。
IMG_5965

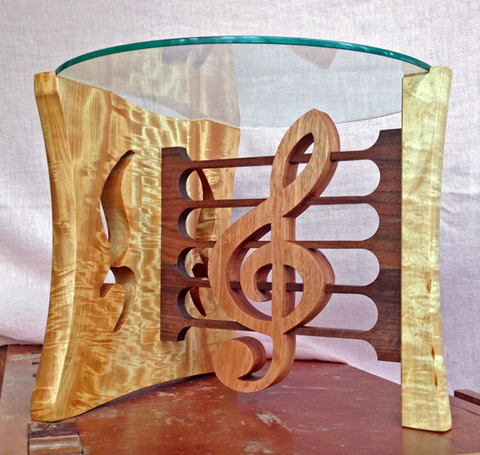

一昨年の12月にお嫁に行ったトレブルテーブルが修理のために戻って来ました。
トラブルテーブルではありません、(念のため・・トレブルとは高音部の事を意味し、ト音記号の別名です。)
嫁入り先はすぐ近所だったのですがご主人様の転勤により昨年の秋に群馬県に引っ越しました。
かの地は空気が非常に乾燥しており、4度の展示会出展でも問題の出なかった五線譜の一番弱い所が乾燥による収縮で亀裂が入ってしまいました。
十分に乾燥した狂いの少ない ウォールナッツですが27cmしかないスパンで1.5mmも亀裂が入るというのは驚きです!(恐るべし群馬の乾燥度!)

またデザイン重視のあまり、組み方がセオリーに反したホゾ組となっていたので収縮の逃げ場がなく、割れてしまったようです。ウォールナッツは狂いが少なく、寸法も27cmなので大丈夫だろうと思ったのが甘かったようです。(反省!)
ホゾは強固にくっ付いていて外れないので切断しました!
IMG_5945

割れの入った部分です。もともと雇い実を入れて接合している部分はしっかり接着できていて、その近くが斜めに割れています。
IMG_5946

割れた部分を昇降盤で切り取ります。
IMG_5948

色味の似通ったウォールナッツ材を切り取った溝巾より0.2mm厚く挽いて接着します。
IMG_5949

外側の不要な部分を釘挽き鋸で切り落とします。
IMG_5950

内側をスピンドルサンダーで仕上げて両面を鉋で面一にします。
これでオイルを塗り直せば外観上はほとんど見分けが付かなくなります。
IMG_5952

長女が時の音色さんにお願いしていたウェディングボードが完成し、時の音色さんが持って来てくれました!
フレームは私が作ったのですが、そのバーズアイメープルの柄を生かして春の空と雲のような感じに彩色された空をバックに春の花々が咲き乱れています!!!
そして空にはかわいい葉っぱの出たト音記号(笑)を先頭に花びらの付いた音符が乱舞!
多分、長女のイメージ通りで、喜ぶ顔が目に浮かびます。
IMG_5959

式場ではこの譜面台に乗せてレセプションデスクの横に飾られるようです。
時の音色さん、ありがとうございました。
Marvelous, good job!!
IMG_5958

i さんから注文いただいた橡の俎板です。
指定の寸法通りに材を切り出してプレーナーを通したら6面すべてに手鉋を掛けて仕上げます。
サンドペーパーで仕上げると表面はマット面になり、微細な凸凹が多く表面積が大きくなるのでカビが生えやすくなります。
IMG_5936

木口面も鉋で仕上げます。
そのまま掛けると削り終わりでまくれるので削る前に必ず面を取っておきます。
IMG_5937

全ての面を鉋で面取りして完成です。

i さんの俎板はこれで3枚目です! ありがとうございます。
IMG_5939


いけず小町はんが完成しました。
チェック柄の座布団にちゃっかり座って澄ましておりますが、なかなか様になっているようで・・・
IMG_5941

蓋を開けるとこんな感じですが、一見通常のオルゴールです。
音色は・・・桜の材の一木作りのためか30弁とは思えないほど引き締まった音を奏でてくれます。
響板の厚みに変化を付けたのも効いているかもしれません。

いけずだけとちごて音色もよろしおすえ! ほな4月の個展でお会いしまひょ。(小町)
IMG_5942



バターケースが3箱できました。
樹種は希少材の榧(カヤ)、実にシンプルな形ですが、この方が冷蔵庫の中で収まりがいいんです。
仕上は蜜蝋ワックスを拭き込んだだけですが使う程に中に入れたバターでさらに深みを帯びたいい色になってきます。
IMG_5940
