ボール盤の改良第二弾その3

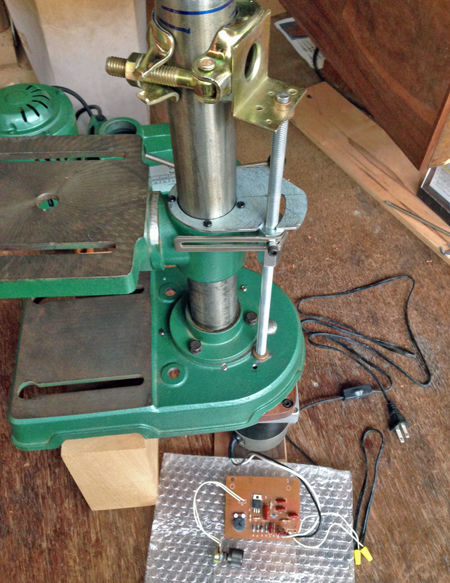

モーターに付属のスピードコントローラー基板をつないで試運転してみました。
このギヤードモーターは0〜2RPSですから最大で1秒間に2回転、ドライブシャフトのネジはM10、P=1.5mmなので1秒間に3mmの昇降スピードです。ちょっと遅いですが楽ちんです(笑)
グリグリキュ〜〜と思ったより滑らかに動いてくれました。
IMG_3254

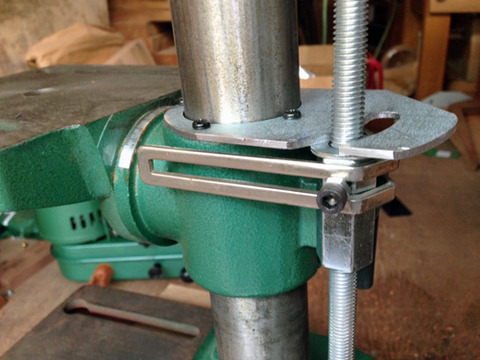

昇降部分のクローズアップです。
長ネジがモーターで駆動されると回転止めの付いた長ナットが上下してテーブルを押し上げます。
下降はテーブルの重力で勝手に下がります。穴を開ける時はもちろんテーブルをロックして使います。
長ナットの回転止めは超長穴のステーを折り曲げて使いました。長穴なのでM5の固定ネジを弛めて後方にスライドすればテーブルを簡単にフリーにできます。
IMG_3255

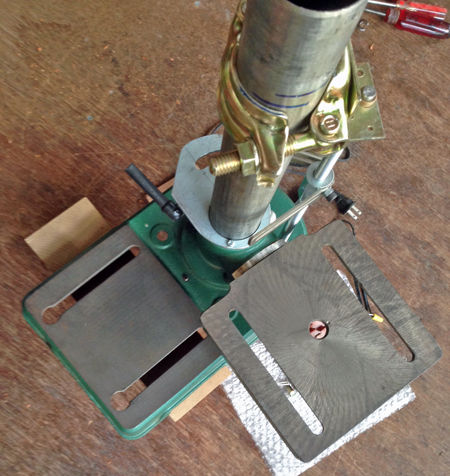

昇降テーブルをフリーにして右側に逃がした状態です。構造上左側には振れませんがこのくらいの制約はしかたがないです。
IMG_3256

本体の改造が上手く行ったのでボール盤の台を作ります。ここからは本職?の木工です(笑)

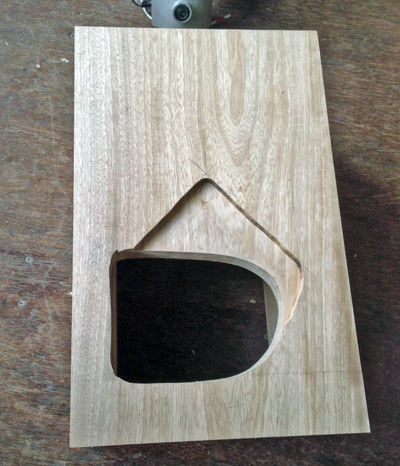

材は33mm厚の無垢のムク(椋)板です。まず天板にモーターの出っ張りが入る穴と彫り込みをジグソーとトリマーで加工しました。
IMG_3262

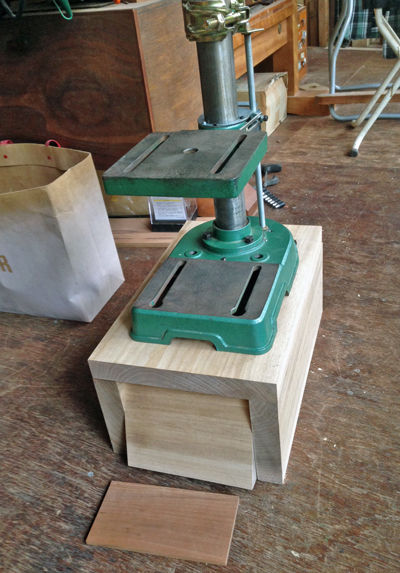

こんな感じで取付きます。
前にある薄板は昇降用スイッチ等を取付けるコントロールパネルになる予定です。
IMG_3261


ボール盤の改良第二弾その2

ボール盤のベースにドライブシャフト(長ネジ)の砲金軸受けの入る穴を開けます。
軸受けの外径は11mmですが手持ちのドリルは10mmより上は12mmしかないので10mmで開けてテーパーリーマと丸ヤスリで11mmに仕上げました。
IMG_3248

軸受けのフランジがカラム取付部の凸部に当たるのでフライスで少し削り取りました。
IMG_3249

ドライブシャフトと駆動用のモーターも取付きました。
上側の軸受けは昨日帰りに買って来た単管パイプ用根太受け金具です。これはカラムを挟み込む金具に溶接されたアングルに11mmの穴を一発開けるだけで思っていた通りの形となりました!
ドライブシャフトを駆動するモーターはベースの下からジョーカップリングを介して駆動することにしたのでモーターの長さ分だけベースの下に箱状の台を作らなければなりませんがこのボール盤自体の背が低いのでちょうど良い高さになるかもしれません。
IMG_3251

ベースの下に取付けたモーターです。このモーターはブラシ型のDCモーターなので電源の極性を切り替えるだけで簡単に反転します。
IMG_3252

モーターベースと取付台・・・けっこう苦心の作です(笑)
IMG_3253


ボール盤の改良第二弾

今回は工房にある3台の内の中型ボール盤のテーブル昇降装置です。
本来この手の小型ボール盤では昇降機能は全く考えられていないのでかなりの大改造が必要です。
前回のPROXXONはその構造上、案外簡単にできましたが今回のメーカー不明の(たぶん台湾製)ボール盤はそこそこ重量もあるので機械強度等も充分に考えなくてはなりません。

まずはテーブルを上下させるためのナットを受ける台?を2mm厚の鉄板で作ります。
この鉄板は何かのシャーシの使えそうな部分をグラインダーとバンドソ−で切り取った物です。
カラムの通るφ48の丸孔を開けますが糸鋸では到底無理なので内側に4.5mmのドリルで連続して穴を開け切り抜く方法を採用しました。
正確に開けるコツは一個開けるごとに鉄板の裏に出る返り(バリ)を面倒がらずにきれいに取り除くことです。そしてドリルは2枚の刃が均等によく切れることです。ポンチも打たずに開けて行きましたがけっこうきれいに開けられたと思います。
IMG_3239

細丸ヤスリで穴をつないで抜き取ります。
IMG_3241

半丸ヤスリで墨線のφ48まで削って整えました。
IMG_3242

テーブルのカラム受けにカラムを通し、取付け穴を正確にマーキングします。
IMG_3243

下穴を開けた後M4のタップを立てます。
カラム受けの右半分はテーブルをカラムに固定する時の締まり代になるので固定穴は加工しません。
IMG_3245

ウン、なかなかいい具合に取り付きました。
IMG_3246

ベースにカラムを元通り取付けて昇降用のM10長ネジをあてがい、取付け位置を検討します。
長ネジの下側はベースに穴を開ければOKですが上側は金具を何か考えなければなりません。
カラムの径が37.5mmなのでちょうど単管パイプ用の根太受け金具が使えそうですが工房に在庫が無いので今日帰りにホームセンターで購入することにしました。
右端は長ネジドライブ用のギヤードモーターです。
IMG_3247
